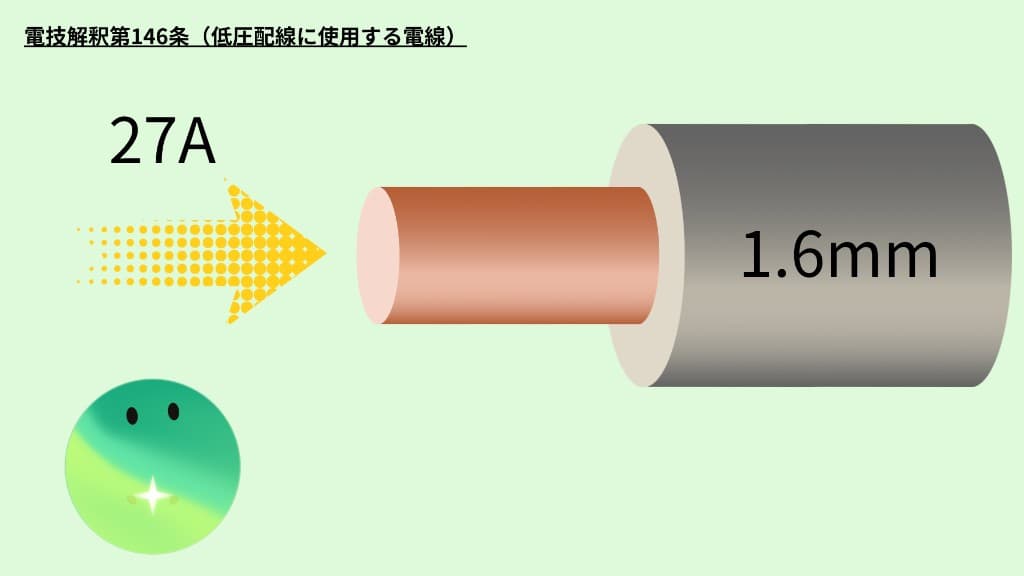

1.6mmは27A。絶縁電線の許容電流と電流減少係数
はじめに
低圧配線の絶縁電線では、太さごとに流せる電流の上限があります。第2項は、これを太さの表の値に第二号の係数を乗じた値とします。
単線は146-1表（直径 mm）、成形単線又はより線は146-2表（公称断面積 mm²）です。直径 1.6mm と公称断面積 2mm² は、どちらも 27A でも別の表です。
よく出るのは、軟銅線の単線で 1.6mm 以上 2.0mm 未満が 27A、2.0mm 以上 2.6mm 未満が 35A です。
合成樹脂管、金属管、金属可とう電線管又は金属線ぴに収めると、空中に施設するときより熱放散が低下します。このときは、さらに 146-4表の電流減少係数を乗じます。
第二種電気工事士の筆記でも、表の値そのものと、管内に収めたあとの値が並びます。
この記事では、電技解釈第146条のうち、第2項の許容電流だけを扱います。第146条を開く前でも、配線の施工で太さを確認するときでも、条件だけ先に見られます。
単線は mm、より線は mm²
想定シーン: 600V絶縁電線の許容電流を、太さから求める
起点は電線の太さです。電技解釈第146条第2項は、低圧配線に使用する 600V ビニル絶縁電線などの許容電流を、太さの表の値に第二号の係数を乗じた値とします。
電技解釈の解説では、連続使用に際し絶縁被覆が著しく劣化しない限界の電流、としています。
ただし、合成樹脂管、金属管、金属可とう電線管又は金属線ぴに収めて使うときは、さらに 146-4表の電流減少係数を乗じます。解説では、電線を空中に施設する場合（がいし引き工事）より熱放散が低下する、としています。
| 条件 | 距離 |
|---|---|
| 単線 | 146-1表（直径 mm）。軟銅線の 1.6mm 以上 2.0mm 未満は 27A |
| 成形単線又はより線 | 146-2表（公称断面積 mm²）。軟銅線の 2mm² 以上 3.5mm² 未満は 27A |
| 管内に収める | さらに 146-4表の電流減少係数を乗じる |
| 電線 | 太さ | 許容電流 |
|---|---|---|
| 単線 | 1.6mm 以上 2.0mm 未満 | 27A |
| 単線 | 2.0mm 以上 2.6mm 未満 | 35A |
| 単線 | 2.6mm 以上 3.2mm 未満 | 48A |
| 単線 | 3.2mm 以上 4.0mm 未満 | 62A |
| より線 | 2mm² 以上 3.5mm² 未満 | 27A |
| より線 | 3.5mm² 以上 5.5mm² 未満 | 37A |
| より線 | 5.5mm² 以上 8mm² 未満 | 49A |
| より線 | 8mm² 以上 14mm² 未満 | 61A |
※表は範囲です。直径 2.0mm は 2.0mm 以上なので 35A です。直径 1.6mm と公称断面積 2mm² は、どちらも 27A でも別の表です。第二号イの補正係数は、周囲温度が 30℃ 以下なら θ を 30 とします。ビニル絶縁なら係数は 1 なので、残るのは管内の 146-4表です。
計算してみよう
想定シーン: 直径 2.0mm の絶縁電線を金属管に 3本収める。電線 1本あたりの許容電流はいくらでしょうか？
| 同一管内の電線数 | 1.6mm（27A） | 2.0mm（35A） | 2.6mm（48A） |
|---|---|---|---|
| 3以下（0.70） | 18.9A | 24.5A | 33.6A |
| 4（0.63） | 17.01A | 22.05A | 30.24A |
| 5又は6（0.56） | 15.12A | 19.6A | 26.88A |
※列の太さは単線（146-1表）です。色の列がこの問題（2.0mm）です。第146条の本文に端数処理はないので、積のまま載せています。
次は、この許容電流を分岐の距離で使う

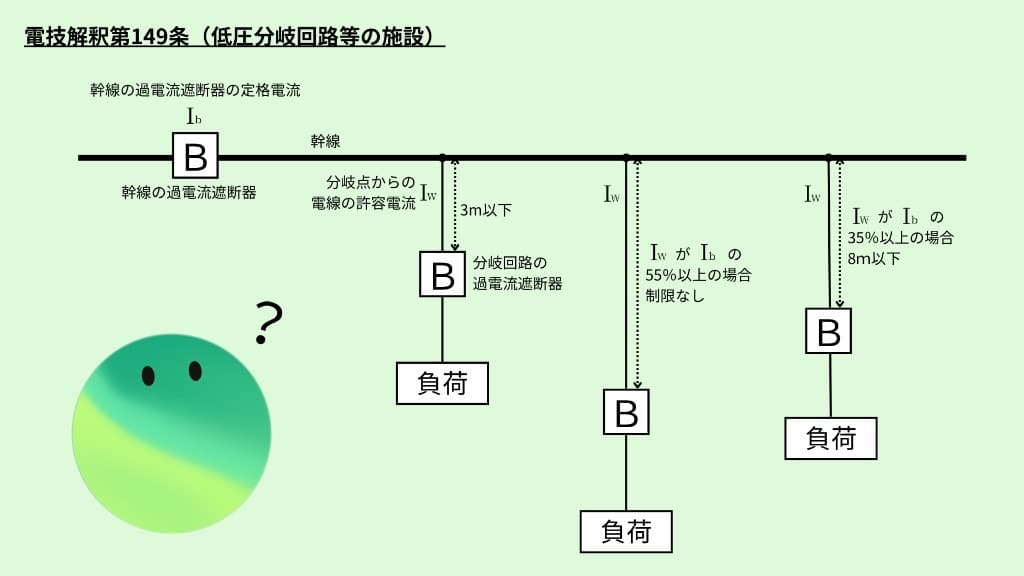

3m・8m・35%・55%。分岐点から過電流遮断器までの距離
希 -Mare-
よくある勘違い
次の３つは筆記試験でも現場施工でもよく間違えてしまう注意ポイントです。
コードは、第2項では扱わない
この記事で扱っているのは、絶縁電線の許容電流を太さの表と係数から求める、という第146条第2項です。コード、キャブタイヤケーブル及びケーブルの許容電流は、電技解釈の解説では、第2項の対象ではなく、内線規程などを参照する、としています。
第1項は、低圧配線に使う電線の最小の太さです。許容電流の表とは別の定めです。第2項第二号ロのただし書では、第148条第1項第五号ただし書と、第149条第2項第一号ロ及び第二号イの場合は、この限りでない、としています。
よくある質問
Q単線 1.6mm の許容電流は？
電技解釈第146条第2項では、146-1表の軟銅線又は硬銅線で、1.6mm 以上 2.0mm 未満は 27A です。2.0mm 以上 2.6mm 未満は 35A、2.6mm 以上 3.2mm 未満は 48A、3.2mm 以上 4.0mm 未満は 62A です。成形単線又はより線は 146-2表（公称断面積 mm²）です。
Q1.6mmのVVFも27A？
第146条第2項の 27A は、絶縁電線の単線（146-1表）です。コードやケーブルは第2項の対象ではありません。VVFの許容電流は、この表では引きません。
Q管内に収めたときの電流減少係数は？
合成樹脂管、金属管、金属可とう電線管又は金属線ぴに収めるときは、146-4表の電流減少係数を更に乗じます。同一管内の電線数が 3以下なら 0.70、4なら 0.63、5又は6なら 0.56、7以上15以下なら 0.49 です。表は 61以上の 0.34 まで続きます。第2項第二号ロのただし書では、第148条第1項第五号ただし書と第149条第2項の一部ではこの限りでない、としています。
Q管内の電線数に、中性線は入れる？
中性線を除く旨は、第146条の本文にも 146-4表にも書いてありません。問題文が「中性線を除く」と書いてあれば、その電線数で 146-4表を当てはめます。書いてなければ、問題の電線数をそのまま当てはめます。
Q直径 2.0mm を管内に 3本収めたとき、許容電流は？
単線 2.0mm は 146-1表の 2.0mm 以上 2.6mm 未満なので 35A です。電線数 3以下の電流減少係数は 0.70 なので、35 × 0.70 = 24.5A です。第146条の本文に端数を整数にする定めはありません。筆記の選択肢が整数のときは、問題の指示に従います。
おわりに
絶縁電線の許容電流と電流減少係数、いかがでしたか。
単線は 146-1表（直径 mm）、成形単線又はより線は 146-2表（公称断面積 mm²）です。軟銅線の 1.6mm 以上 2.0mm 未満は 27A、2.0mm 以上 2.6mm 未満は 35A です。合成樹脂管、金属管、金属可とう電線管又は金属線ぴに収めるときは、さらに 146-4表の電流減少係数を乗じます。3以下なら 0.70、4なら 0.63 です。
まずは、問題文が表の値そのものか、管に収めたあとかを見て、太さと同一管内の電線数から計算すると理解が深まります。
NeuroQuest では、第二種電気工事士の記事と過去問を、電技解釈を根拠にしてお届けします。接地の抵抗値や、幹線の太さも、あわせてご覧ください。
