第58条（架空電線路の強度検討に用いる荷重）

第58条 架空電線路の強度検討に用いる荷重は、次の各号によること。なお、風速は、気象庁が「地上気象観測指針」において定める10分間平均風速とする。

一 風圧荷重 架空電線路の構成材に加わる風圧による荷重であって、次の規定によるもの

イ 風圧荷重の種類は、次によること。

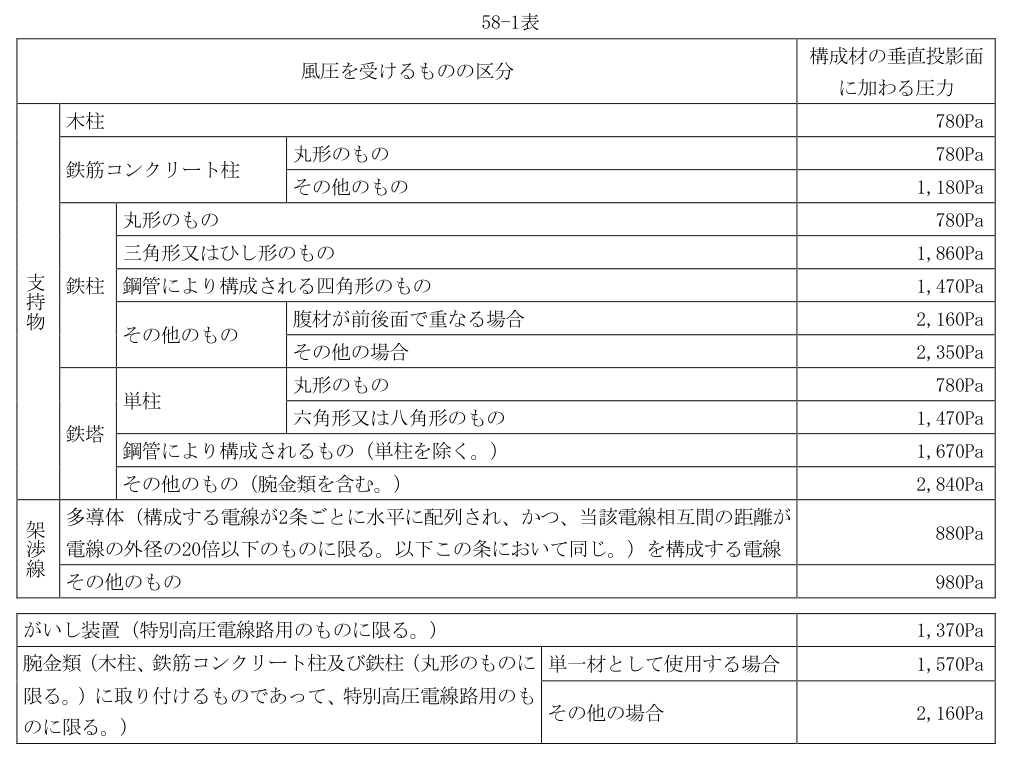

(イ) 甲種風圧荷重 58-1表に規定する構成材の垂直投影面に加わる圧力を基礎として計算したもの、又は風速40m/s以上を想定した風洞実験に基づく値より計算したもの

(ロ) 乙種風圧荷重 架渉線の周囲に厚さ6mm、比重0.9の氷雪が付着した状態に対し、甲種風圧荷重の0.5倍を基礎として計算したもの

(ハ) 丙種風圧荷重 甲種風圧荷重の0.5倍を基礎として計算したもの

(ニ) 着雪時風圧荷重 架渉線の周囲に比重0.6の雪が同心円状に付着した状態に対し、甲種風圧荷重の0.3倍を基礎として計算したもの

〔58-1表〕

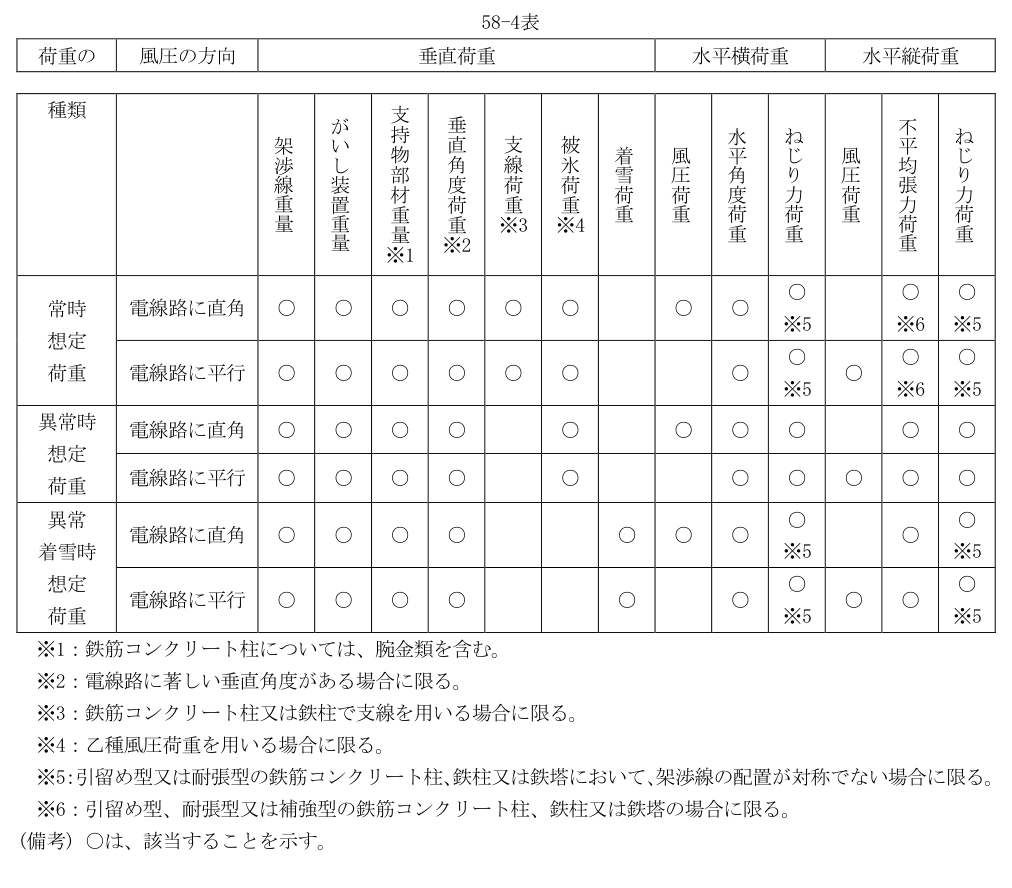

2 常時想定荷重において、支持物における架渉線の配置が対称でない場合は、58-4表の荷重のほか、垂直偏心荷重をも加算すること。

3 異常着雪時想定荷重の計算における想定着雪厚さは、着雪量の評価に関する最新の知見に基づいて作成された着雪マップにおける当該地域の想定着雪厚さ、当該地域及びその周辺地域における過去の着雪量（当該地域及びその周辺地域において着雪実績が少ない場合は、気象観測データの活用その他の適切と認められる方法により推定した着雪量）及び当該地域の地形等を十分考慮した上、適切に定めたものであること。ただし、電線に有効な難着雪対策を施す場合は、その効果を考慮して着雪量を低減することができる。

4 鉄塔にあっては、第一項に規定する甲種風圧荷重と、地域別基本風速における風圧荷重を比べて、大きい方の荷重を考慮すること。また、次の各号に掲げる特殊地形箇所に施設する場合は、その大きい方の荷重と、局地的に強められた風による風圧荷重を比べて大きい方の荷重を考慮すること。ただし、これらの特殊地形箇所に施設する場合に、当該箇所の地形等から強風時の風向が電線路の走行とほぼ平行すると判断されるときは、対象外とする。

一 従来から強い局地風の発生が知られている地域における稜線上の鞍部等、風が強くなる箇所

二 主風向に沿って地形が狭まる湾の奥等の小高い丘陵部にあって収束した風が当たる箇所

三 海岸近くで突出している斜面傾度の大きな山の頂部等、海からの風が強まる箇所

四 半島の岬、小さな島等、海を渡る風が吹き抜ける箇所

五 強い風が風上側にある標高の高い丘で増速され、直近の急斜面によりさらに増速する箇所

5 鉄柱であって、第一項に規定する甲種風圧荷重を適用する場合には、地域別基本風速における風圧荷重と比べて、大きい方の荷重を考慮すること。ただし、完成品の底部から全長の1/6（2.5mを超える場合は、2.5m）までを変形を生じないように固定し、頂部から30cmの点において柱の軸に直角に設計荷重の2倍の荷重を加えたとき、これに耐えるものにあっては、この限りでない。
